OBDSTAR X300 Pro3キーマスターでISUZU MU7キー全紛失をプログラマーする

ここでは、OBDSTAR X300 Pro3キープログラマー(キーマスター)を使用していすゞMU7スマートキー(キー全紛失)をプログラミングする手順をステップバイステップで説明します。



必要なツール:

OBDSTAR X300 Pro3またはOBDSTAR X300 DP

OBDSTAR EEPROMアダプタ(PIC&EEPROM 2-in-1)

12V電源

2つのプログラムされるスマートキー



主なステップ:

手順1:PINコードを読む

手順2:すべてのキーを消去する

手順3:新しいキーをプログラムする



手順1PINコードを読む

イモボックスを分解します。

obdstar-x100-pro3-isuzu-mu7-1

EEPROMアダプタによるピンコードの読み取ります。

スイッチの始動からイモボックスを取り出します。

obdstar-x100-pro3-isuzu-mu7-2

IC 93C66Aチップを半田付けしてEEPROMアダプタに半田付けします。

obdstar-x100-pro3-isuzu-mu7-3 obdstar-x100-pro3-isuzu-mu7-4

eepromアダプター、OBDSTARキーマスターとケーブルを接続します。

キーマスターに12V DCを接続します。

obdstar-x100-pro3-isuzu-mu7-5

eepromアダプタのステータスインジケータを確認して、オンにした状態は接続が確立されたことを意味します。

EEPROMアダプタ – > V33.37-> EEPROM-> ISUZU-> Immobilizer 93C66を選択します。

obdstar-x100-pro3-isuzu-mu7-6 obdstar-x100-pro3-isuzu-mu7-7 obdstar-x100-pro3-isuzu-mu7-8 obdstar-x100-pro3-isuzu-mu7-9 obdstar-x100-pro3-isuzu-mu7-10

ダンプファイルを読み込んでファイルを保存します。

obdstar-x100-pro3-isuzu-mu7-11 obdstar-x100-pro3-isuzu-mu7-12

ピンコードを成功に読みました。

obdstar-x100-pro3-isuzu-mu7-13

ピンコードの写真を撮るまたは書きます。



手順2:すべてのキーを消去する

IC 93C66Aをイモボックスに溶接します。

イモボックスを再構築します。

obdstar-x100-pro3-isuzu-mu7-14 obdstar-x100-pro3-isuzu-mu7-15

チップ46 ISUで新しいキーを準備します。

両方のキーを起動できません。

obdstar-x100-pro3-isuzu-mu7-16

イグニッションをONにします。

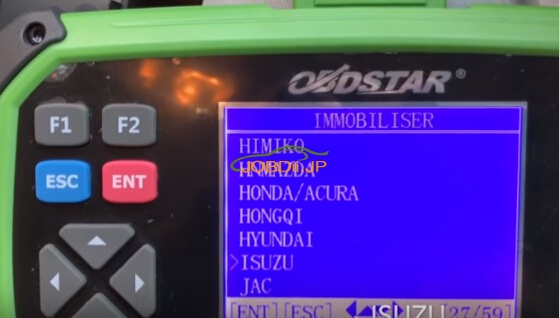

「車 – >イモビライザー – >いすゞ – >イモビライザー – > D-Max->キーを消去」を選択します。

obdstar-x100-pro3-isuzu-mu7-17 obdstar-x100-pro3-isuzu-mu7-18 obdstar-x100-pro3-isuzu-mu7-19

イグニッションをONにします。

この機能はすべてのキーを消去します。

obdstar-x100-pro3-isuzu-mu7-20

OBDSTAR X300 Pro3は、鍵を消去するためにセキュリティピンコードを入力する必要があります。

obdstar-x100-pro3-isuzu-mu7-21 obdstar-x100-pro3-isuzu-mu7-22

キーを成功に消去します。

obdstar-x100-pro3-isuzu-mu7-23

手順3:新しいキーをプログラムする

いすゞメニューの「キーを追加」を選択します。

obdstar-x100-pro3-isuzu-mu7-24

イグニッションをONにします。

最大5つのキーをプログラムされます。

もう一度4桁のピンコードを入力してキーをプログラムします。

新しいキーを挿入し、イグニッションをオンにします。

obdstar-x100-pro3-isuzu-mu7-25

プログラムが成功です。YESを押して次のキーをプログラムします。

obdstar-x100-pro3-isuzu-mu7-26

新しいキーを挿入し、イグニッションをオンにします。

第2のキーを成功にプログラマーします。

obdstar-x100-pro3-isuzu-mu7-27

新しいキーで車を始動しよう

起動することが成功です。

obdstar-x100-pro3-isuzu-mu7-28
